¿Cuáles son las funciones de una caja de torre en un sistema de riego de pivote central?

Funciones Principales e Integración del Sistema del Tower Box

Definición y Función Básica de un Tower Box

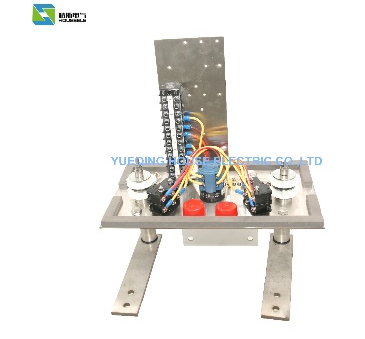

Las cajas de torre actúan como centros de control para cada sección de esos grandes sistemas de riego circular que vemos en las granjas. Estos estuches resistentes contienen todas las piezas eléctricas necesarias para gestionar el funcionamiento de los motores de tracción, lo cual ayuda a mantener el movimiento de las torres de forma uniforme incluso cuando el terreno no es llano. Lo que las diferencia de las cajas de conexión pasivas más antiguas es su capacidad para monitorear activamente lo que ocurre con la carga. Si algo se atasca o bloquea, estos modelos más recientes apagarán automáticamente los motores antes de que ocurra daño real. Según investigaciones recientes del sector del año pasado, los agricultores que actualizan a cajas de torre correctamente configuradas experimentan aproximadamente un 25% menos de problemas de alineación que aquellos que aún utilizan sistemas simples de relés. Ese tipo de mejora se traduce con el tiempo tanto en costos de mantenimiento reducidos como en una mayor durabilidad del sistema.

Cómo se integra la caja de torre con los componentes del sistema de riego por pivote central

A través de protocolos de comunicación estandarizados, la caja de la torre se sincroniza con tres subsistemas críticos:

1. Motores de tracción : Modula la entrega de potencia según los requisitos de par en tiempo real
2. Sensores de alineación : Ajusta la velocidad de rotación cuando los ángulos de vano exceden la tolerancia de 2°
3. Controlador central : Transmite datos de presión/voltaje cada 5–15 segundos para diagnósticos en todo el sistema

Esta integración permite una aplicación precisa del agua mientras compensa cambios de elevación del terreno de hasta un 30% de pendiente.

La evolución de sistemas mecánicos a digitales en las cajas de torre

La mayoría de los equipos modernos han dejado atrás los interruptores manuales tradicionales, optando por esos avanzados PLC que pueden comprobarse automáticamente en busca de problemas. Tomemos como ejemplo los modelos más recientes disponibles en 2024, los cuales vienen con funciones IoT que realizan algo llamado balanceo dinámico de carga, lo cual básicamente significa redistribuir la energía entre los motores cuando el voltaje cae inesperadamente. Algunas pruebas en condiciones reales mostraron que estos nuevos sistemas son aproximadamente un 35 por ciento mejores en mantener la sincronización respecto a lo disponible a principios de los años 2010. Para operaciones agrícolas grandes, esto es muy importante, ya que permite a los agricultores mantener una distribución de agua bastante uniforme en todas las torres, con una variación de velocidad de apenas alrededor del 1,5 por ciento. Esa clase de precisión marca una gran diferencia al intentar lograr una cobertura pareja sobre miles de acres.

Mecanismos de Control Eléctricos y Mecánicos en la Caja de la Torre

Distribución de Energía y Control de Motores en la Caja de la Torre

En el centro de los sistemas de riego por pivote central se encuentra lo que se conoce como caja de torre, que básicamente sirve como el punto principal de conexión eléctrica. Este componente envía energía a todos esos motores de tracción responsables de mover cada torre individual a lo largo del campo. En la actualidad, la mayoría de las configuraciones más avanzadas incorporan elementos como relés de estado sólido junto con controladores lógicos programables, o PLC por sus siglas en inglés. Estos trabajan en conjunto para gestionar la cantidad de fuerza que se aplica a cada motor y la velocidad a la que giran, lo cual ayuda a mantener un movimiento uniforme bajo diferentes condiciones del terreno. Analizando los recientes avances en la tecnología de control de motores, han surgido mejoras bastante impresionantes en los últimos tiempos. Cuando los agricultores empiezan a combinar técnicas dinámicas de monitoreo de carga con variadores de frecuencia, conocidos como VFD por sus siglas en inglés, están obteniendo un aumento de eficiencia del sistema del orden del 12 e incluso hasta el 18 por ciento según pruebas de campo realizadas durante varias temporadas de cultivo.

Operaciones de Relé y Mecanismos de Protección de Circuitos

Los relés dentro de esas cajas de torre actúan como interruptores de corte de emergencia que detienen la electricidad cuando hay una sobrecarga o si ocurre un problema con la conexión a tierra. Para la protección de motores contra situaciones prolongadas de corriente excesiva, los interruptores automáticos térmicos magnéticos junto con fusibles rearmables son equipos esenciales. Según una investigación publicada en la revista de Ingeniería Agrícola en 2023, este tipo de problemas causa aproximadamente el 34 por ciento de todos los fallos en sistemas de riego. Más allá de esa protección básica, también marca una gran diferencia contar con puntos de conexión a tierra redundantes y supresores de picos de buena calidad. Estas medidas adicionales ayudan a mantener seguros los costosos componentes electrónicos frente a repentinos aumentos de voltaje que pueden originarse por rayos o simplemente por fluctuaciones normales en la red eléctrica.

Integración con los Sistemas de Propulsión para el Movimiento de la Torre

La caja de la torre sincroniza componentes mecánicos y eléctricos al convertir las señales de control en movimiento físico. La retroalimentación del encoder desde las cajas de engranajes permite ajustes de velocidad en tiempo real, mientras que los interruptores de límite evitan el desplazamiento excesivo. Esta integración minimiza la deriva lateral, manteniendo el alineamiento del pivote dentro de 2° del eje central incluso en terrenos inclinados.

Monitoreo de Carga y Prevención de Fallas por Sobrecorriente

Los transformadores de corriente (TCs) miden continuamente la corriente del motor, activando apagados automáticos si las cargas exceden los umbrales seguros. Los sistemas avanzados utilizan algoritmos predictivos para detectar desgaste o desalineación de los cojinetes, reduciendo el tiempo de inactividad no planificado en un 41 % en comparación con las configuraciones tradicionales (Informe de Eficiencia Energética en la Agricultura, 2024).

Comunicación, Sincronización y Procesamiento en Tiempo Real de Señales

Transmisión de Datos Entre Cajas de Torre y el Controlador Central del Pivote

La caja de la torre actúa esencialmente como el punto principal de comunicación, enviando información operativa desde cada torre pivote hasta el panel de control central. En la actualidad, la mayoría de los sistemas modernos dependen de protocolos CAN bus o conexiones seriales RS-485 para transmitir información importante, como cargas del motor, lecturas de posición y cualquier alerta de fallo, cada 1 a 2 segundos. Esta constante corriente de información permite a los operadores ajustar parámetros como la velocidad del flujo de agua y su dirección, todo desde una ubicación central. Al mismo tiempo, las cajas de torre conservan su propia inteligencia para poder tomar decisiones rápidas basadas en lo que ocurre directamente en el lugar, sin necesidad de esperar instrucciones desde arriba.

Uso de Señales de Radio y Redes de Comunicación por Cable

Las redes híbridas garantizan fiabilidad en campos extensos:

• Sistemas de radio (bandas de 900 MHz o 2,4 GHz) proporcionan conectividad inalámbrica entre torres, tolerando la atenuación de la señal en distancias superiores a las 0,5 millas
• Redes de cable como infraestructura principal utilizando cables de fibra óptica blindados proporcionan una comunicación resistente a las interferencias para comandos de alta prioridad
  Las pruebas de campo muestran que los enlaces cableados reducen la latencia en un 40% en comparación con configuraciones basadas únicamente en radio (Irrigation Tech Journal 2023).

Detección de Errores y Reporte de Fallas en Tiempo Real

Los sistemas modernos de cajas de torre ahora incluyen tecnología CRC para detectar paquetes de datos dañados, y pruebas en condiciones reales muestran que estos sistemas generalmente tienen tasas de error inferiores al 0.01%. Si algo falla, como cuando los motores se sobrecargan o los componentes empiezan a desalinearse, el sistema sabe qué hacer primero según las directrices IEEE 1646. Las alertas viajan rápidamente desde las torres problemáticas hasta el centro de control principal también, tardando generalmente alrededor de 300 milisegundos para que ocurra toda la cadena de reacción.

Sincronización del Movimiento de Torres a lo Largo del Tramo del Pivot

Protocolos de temporización precisa sincronizan las velocidades de las torres dentro de una varianza de ±2%, previniendo esfuerzos estructurales durante los cambios de dirección. Un estudio de 2024 demostró que las técnicas de red de tiempo sensible (TSN) mejoraron la precisión en la alineación de pivotes en un 28% en comparación con los métodos tradicionales de sincronización de reloj, permitiendo giros con radios más ajustados sin colisiones entre torres.

Integración de Sensores y Respuesta Adaptativa en la Operación de la Torre

Monitoreo de la Pendiente del Terreno y Ajuste de la Velocidad de la Torre

Las torres actuales vienen equipadas con IMU y sensores de inclinación que pueden detectar incluso cambios de terreno bastante pronunciados, alrededor de 15 grados, más o menos 7,5 grados respecto a la horizontal. Lo que hacen estos sistemas inteligentes es cambiar en realidad la velocidad de los motores de la torre utilizando una tecnología llamada PWM. Esto ayuda a reducir considerablemente el deslizamiento de las ruedas, aproximadamente un 42 por ciento menos en comparación con los antiguos sistemas de velocidad fija, según investigaciones realizadas el año pasado en el campo de la eficiencia en riego. Desde otro ángulo, hubo un informe del DIAC en 2023 que hablaba sobre cómo combinar múltiples entradas de sensores en estas torres hace que el agua se distribuya mucho más uniformemente sobre las laderas. Descubrieron que la distribución del agua mejora alrededor de un 31 por ciento al usar estos sistemas avanzados en tierras agrícolas con pendiente.

Respuesta ante detección de obstáculos y condiciones de paro

Los sensores de torsión integrados activan respuestas automáticas cuando las obstrucciones aumentan la resistencia del sistema de tracción por encima de los umbrales preestablecidos (normalmente entre el 110 y el 130 % de la carga normal). La caja de la torre ejecuta un protocolo de 3 etapas:

1. Movimiento inverso (2–3 pies)
2. Reevaluación de la torsión
3. Apagado completo si la resistencia persiste
   Esta secuencia evita fallos en la caja de engranajes, responsables del 23 % de los tiempos muertos en pivotes (datos del Pivot Maintenance Consortium 2023).

Integración con GPS y telemetría para un control preciso

Las cajas de torre ahora se conectan con receptores RTK-GPS (precisión ±2 cm) para permitir:

Mantenimiento, diagnóstico y avances futuros en la tecnología de cajas de torre

Modos de fallo comunes e indicadores de diagnóstico

Las cajas de torre suelen fallar debido a la entrada de humedad (35% de las llamadas de servicio en campo), corrosión de contactos de relé o desviación del sensor de sobreintensidad. Los modelos avanzados utilizan ahora diagnósticos con LED de colores: rojo fijo para problemas de alimentación, ámbar intermitente para errores de comunicación, reduciendo el tiempo de diagnóstico en un 50% en comparación con comprobaciones tradicionales con multímetro.

Procedimientos de solución de problemas y mejores prácticas de mantenimiento preventivo

Los técnicos en campo siguen protocolos jerárquicos:

1. Verificar la estabilidad del voltaje de entrada (±10% del valor nominal de 480V CA)
2. Probar la continuidad de tierra (resistencia <1Ω)
3. Inspeccionar los módulos de protección contra sobretensiones (reemplazarlos cuando haya una pérdida de capacitancia del 85%)
   El mantenimiento programado cada 1.500 horas de riego prolonga la vida útil de los componentes en 3–4 temporadas según estudios de eficiencia en riego del USDA.

Cajas de Torres Inteligentes: Integración IoT y Monitoreo Remoto

Los sistemas modernos transmiten datos operativos a través de redes LoRaWAN cifradas, lo que permite a los agricultores monitorear la precisión del alineamiento de las torres dentro de ±0,25° mediante un smartphone. Algoritmos de mantenimiento predictivo analizan las firmas de corriente, detectando el desgaste de los cojinetes del motor entre 60 y 80 horas antes de la falla.

Eficiencia Energética e Innovaciones con Alimentación Solar

Los diseños recientes integran cargadores solares con Seguimiento del Punto de Máxima Potencia (MPPT), reduciendo la dependencia de la red eléctrica en un 40% durante operaciones diurnas. Los algoritmos de modo nocturno optimizan las secuencias de pulsos del motor, disminuyendo el consumo de energía en un 18% sin comprometer la uniformidad del riego.

Protocolos de Comunicación Propietarios vs. de Código Abierto: Debate en la Industria

Aunque el 72% de los sistemas instalados utilizan MODBUS RTU por compatibilidad, protocolos de código abierto emergentes como AgriCAN permiten el intercambio de datos entre marcas. Auditorías de seguridad muestran que los protocolos cifrados AES-256 reducen la superficie de ataque en un 90% en comparación con los sistemas heredados.

Preguntas Frecuentes

¿Cuáles son las funciones principales de una caja de torre en un sistema de riego pivote central?

La caja de torre actúa como el centro de control, gestionando las funciones del motor de tracción, la alineación con sensores y la comunicación con el controlador central, asegurando un funcionamiento fluido y diagnósticos en todo el sistema.

¿Cómo contribuye la caja de torre a la eficiencia del riego?

Al integrarse con varios subsistemas, una caja de torre permite una aplicación precisa del agua y balanceo dinámico de cargas, reduciendo ineficiencias y asegurando un riego uniforme en grandes extensiones de terreno.

¿Qué avances se han realizado en la tecnología de las cajas de torre?

Los modelos recientes incluyen integración IoT, balanceo dinámico de carga, procesamiento de señales en tiempo real e innovaciones con energía solar, mejorando significativamente la eficiencia y la confiabilidad.

¿Cómo manejan las cajas de torre la comunicación?

Las cajas de torre utilizan sistemas cableados y inalámbricos como protocolos CAN bus, conexiones serie RS-485 y redes híbridas para transmitir datos operativos, asegurando un flujo de información continuo a través de campos extensos.

¿Qué prácticas de mantenimiento se recomiendan para las cajas de torre?

El mantenimiento regular cada 1.500 horas de riego, la verificación de estabilidad de voltaje, las pruebas de continuidad a tierra y las inspecciones de protección contra sobretensiones son cruciales para prolongar la vida útil de los componentes y prevenir problemas.
